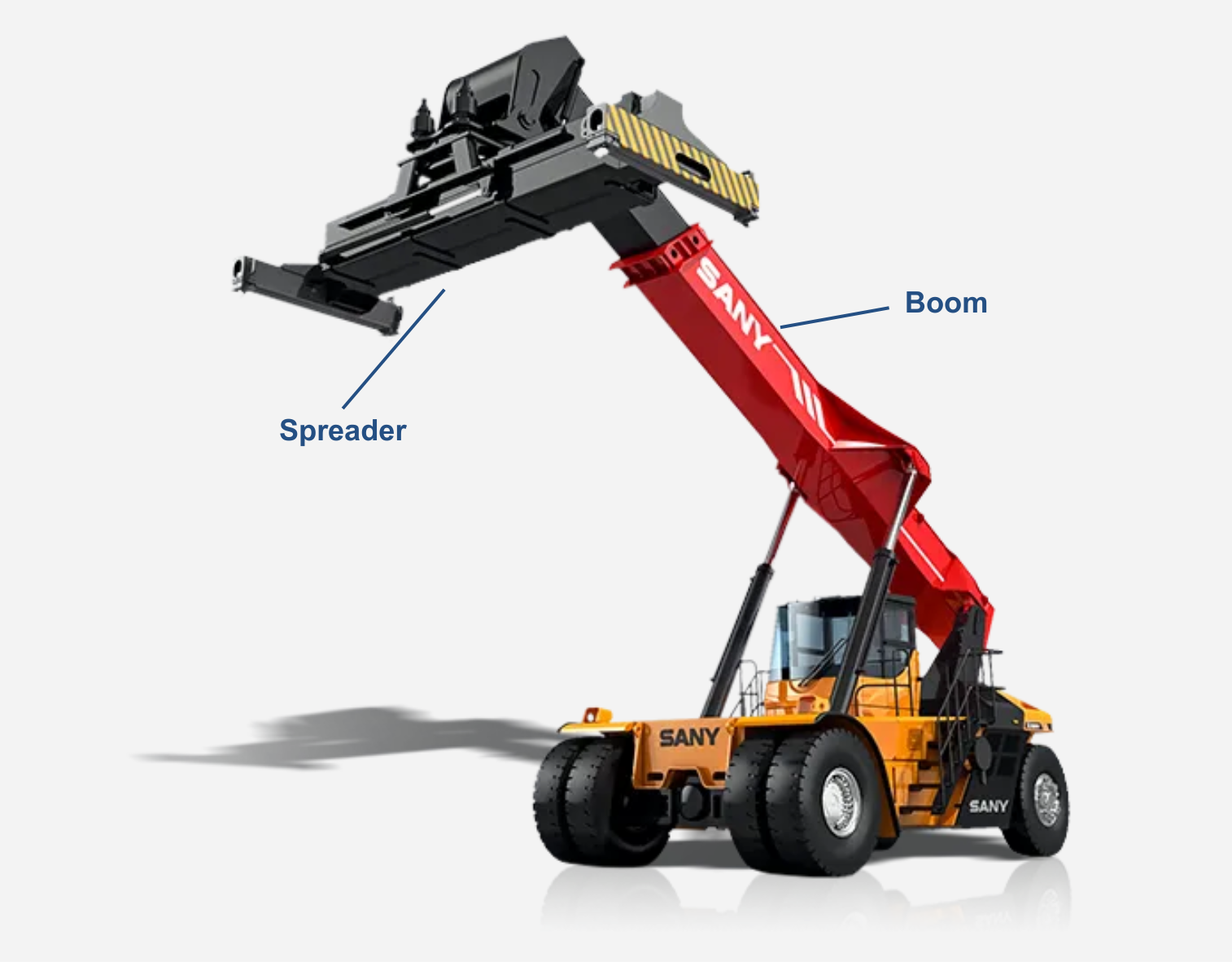

Spreader và Boom là hai bộ phận chính chịu trách nhiệm nâng, giữ và di chuyển container trên reach stacker - thiết bị chuyên dụng phổ biến tại các cảng biển, depot và kho hàng container. Việc hiểu rõ cấu tạo và chức năng của chúng giúp doanh nghiệp bảo trì hiệu quả, nâng cao hiệu suất và đảm bảo an toàn khi vận hành.

Spreader là gì?

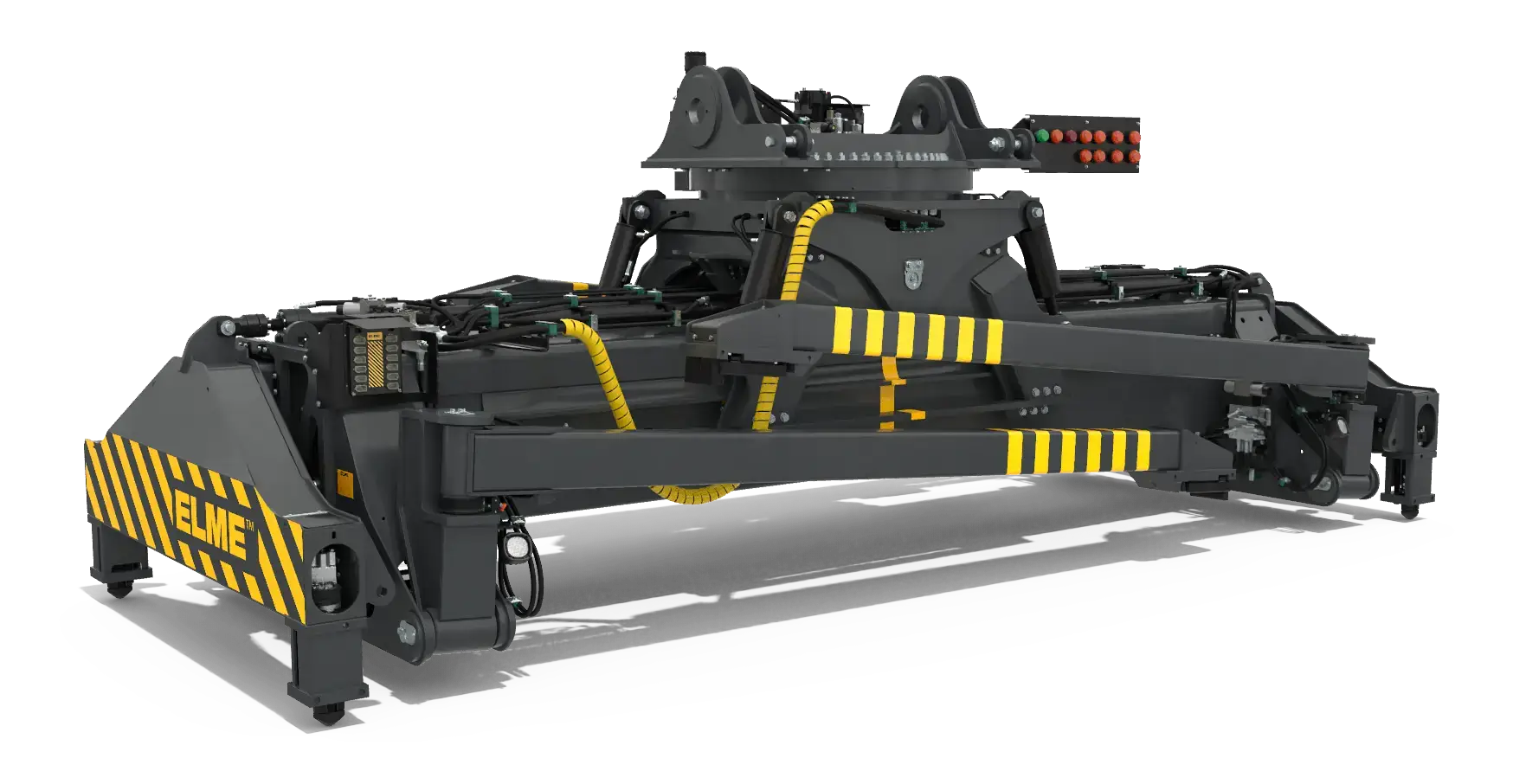

     Spreader là bộ gá kẹp container, có thể mở rộng kích thước để phù hợp với các loại container 20ft, 40ft hoặc 45ft. Đây là bộ phận trực tiếp tiếp xúc với hàng hóa và đóng vai trò quan trọng trong quá trình nâng hạ.

     Cấu tạo chính của spreader:
           –  Khung chính (Main Frame): Kết cấu thép chịu lực, gia công chính xác để chịu trọng tải lên tới 45 tấn.
           –  Thanh kéo mở rộng (Telescopic Beam): Cho phép thay đổi chiều dài spreader để phù hợp với kích thước container khác nhau.
           –  Chốt khóa xoay (Twistlock): Gắn ở 4 góc, tự động xoay để khóa chặt vào container khi nâng hoặc nhả.
           –  Xy-lanh thủy lực (Hydraulic Cylinder): Dùng để mở rộng thanh kéo và điều khiển các chốt xoay.
           –  Cảm biến vị trí (Position Sensor): Theo dõi trạng thái khóa mở, góc lệch và cảnh báo lỗi.
           –  Bộ kết nối điện & tín hiệu (Electric Connector Box): Truyền tín hiệu điều khiển từ cabin đến spreader.

     Ưu điểm của spreader hiện đại:
           –  Tích hợp cảm biến tải trọng, cảm biến va chạm, giúp nâng cao độ an toàn.
           –  Một số loại còn có thể nghiêng để điều chỉnh vị trí chính xác khi xếp dỡ.

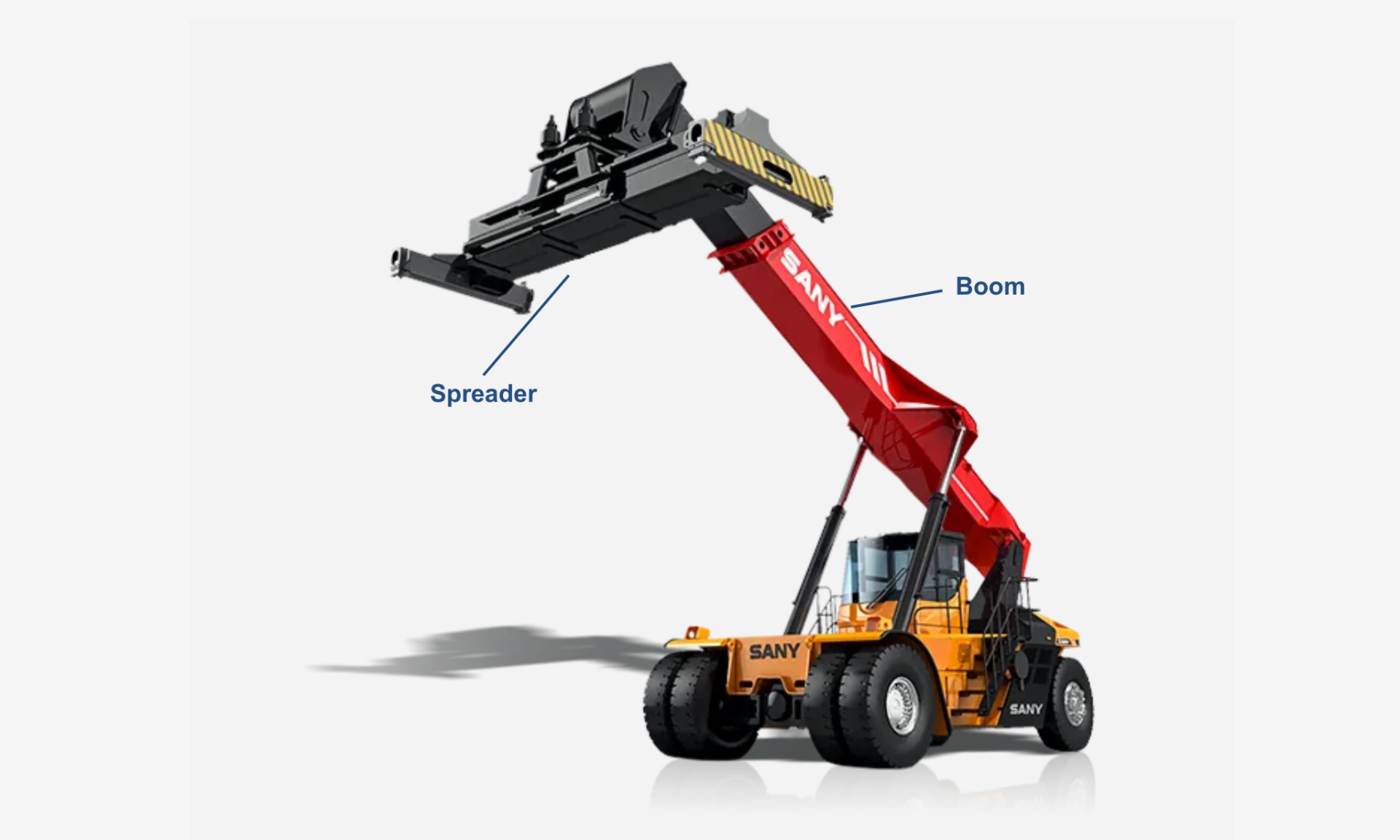

Boom - Cần nâng của reach stacker
     Boom là bộ phận cần nâng vươn dài, giúp di chuyển container lên cao và xa. Boom gồm nhiều đoạn lồng nhau, cho phép thay đổi chiều dài và góc nghiêng linh hoạt.
     Cấu tạo boom reach stacker:
           –  Boom chính (Main Boom): Kết cấu ống thép dày, chịu tải trọng cao, là phần kết nối trực tiếp với khung xe.
           –  Boom phụ (Telescopic Boom Sections): Lồng bên trong boom chính, điều khiển bằng xi lanh để vươn dài.
           –  Xy-lanh nâng (Lifting Cylinder): Nâng và hạ boom theo phương thẳng đứng.
           –  Xy-lanh duỗi cần (Telescoping Cylinder): Kéo dài hoặc thu gọn boom phụ.
           –  Khớp xoay (Pivot Joint): Cho phép boom thay đổi góc nghiêng từ 0° đến hơn 60°.
           –  Cảm biến góc nghiêng (Boom Angle Sensor): Giám sát vị trí và trạng thái an toàn khi làm việc.
           –  Ống dẫn thủy lực & dây tín hiệu (Hydraulic Hoses & Signal Cables): Được bọc bảo vệ, bố trí dọc theo boom.

Cách hoạt động phối hợp của spreader và boom
           –  Khi xe nâng tiếp cận container, boom sẽ hạ xuống và spreader được điều chỉnh đúng vị trí.
           –  Các twistlock tự động khóa vào container.
           –  Sau đó, boom được nâng lên bằng xy-lanh thủy lực, và vươn ra nếu cần di chuyển xa hơn.
           –  Toàn bộ dữ liệu từ cảm biến truyền về bộ ECU, đảm bảo vận hành trong giới hạn an toàn.

Xu hướng phát triển mới năm 2025
           –  Spreader thông minh tích hợp AI: Tự động căn chỉnh và phát hiện sai lệch vị trí container
           –  Boom nhẹ hơn, bền hơn: Nhờ vật liệu thép cường độ cao và cấu trúc tổ ong (honeycomb)
           –  Tích hợp camera và radar ngay trên spreader và boom để tăng tầm nhìn và giảm tai nạn/va chạm

Một số thương hiệu phụ tùng nổi bật
           –  Spreader: Bromma, Stinis, ELME
           –  Boom, cylinder: Kalmar, CVS Ferrari, Sany
           –  Sensor, ECU: Hirschmann, IFM, Danfoss

Bảo trì bộ boom và spreader
           –  Vệ sinh xy-lanh và kiểm tra rò rỉ dầu: Mỗi 250 giờ vận hành.
           –  Kiểm tra twistlock và bộ mở rộng: Đảm bảo hoạt động trơn tru, không kẹt cơ khí.
           –  Bôi trơn khớp xoay và ống lồng boom: Theo chu kỳ 500 giờ.
           –  Kiểm tra tín hiệu cảm biến & ECU: Ghi log lỗi định kỳ qua phần mềm.

     Boom và Spreader là hai bộ phận đóng vai trò then chốt trong mọi hoạt động nâng hạ container của reach stacker. Đầu tư vào thiết bị chất lượng, hiểu rõ cấu tạo – nguyên lý và duy trì bảo trì định kỳ sẽ giúp doanh nghiệp vận hành an toàn, tiết kiệm chi phí và tăng tuổi thọ thiết bị trong môi trường làm việc khắc nghiệt.
